Lo SGS intermedio ad alta velocità della macchina di trafilatura 37kw ha approvato
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | I-suntop |
| Certificazione: | SGS |
| Numero di modello: | GF-17DT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1set |
|---|---|
| Prezzo: | By negotiation |
| Imballaggi particolari: | Scatola di plastica di film+wooden |
| Tempi di consegna: | Giorni di Min.30working |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | Fino a macchina differente |
|
Informazioni dettagliate |
|||
| Servizio di assistenza al cliente fornito: | Ingegneri disponibili assistere macchinario oltremare | Garanzia: | Una garanzia di anno |
|---|---|---|---|
| Diametro dell'entrata: | Φ3.0~Φ2.6 | Tensione: | 380V |
| Circostanza: | Nuovo | Diametro dello sbocco: | Φ0.4~Φ1.2 |
| Colore: | I requisiti dei clienti | Uso: | macchina utilizzata di trafilatura |
| Nome: | Macchina di rame multipla di trafilatura DT21/8 con ricottura | Materiale di disegno: | rame |
| Velocità di disegno: | 1200M/MIN | ||
| Evidenziare: | macchina intermedia di trafilatura 37kw,Macchina intermedia di trafilatura dello SGS,macchina ad alta velocità di trafilatura 37kw |
||
Descrizione di prodotto

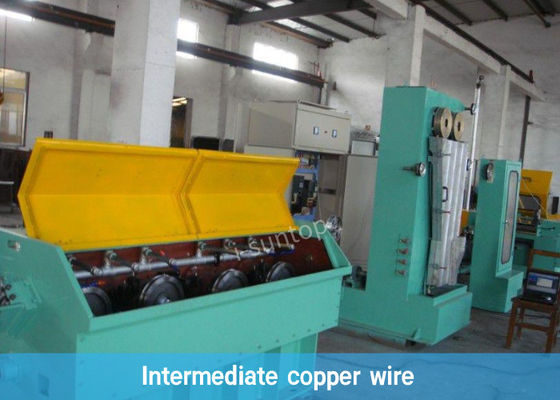

Macchina di rame intermedia ad alta velocità di trafilatura con annealer
Trafilatura machine20220301.pdf del rame di I-suntop
1. Domanda di macchina di rame intermedia di trafilatura con annealer:
La linea di produzione è applicabile per il filo di rame di 3.0-2.6mm, estratto al cavo di 0.4-1.2mm. Con annealer, il cavo finito del conduttore con il processo di tempera può essere usato per arenamento seguente o l'estrusione di processo.
2. Specificazione per la macchina di rame intermedia di trafilatura con annealer:
| Oggetti | GF-17DT | GF-17DST | GF-17MDST | GF-HST |
| Sistema di controllo | Tipo analogico tradizionale/comando digitale con l'annotazione di produzione | |||
| Diametro dello sbocco | Φ0.4~Φ1.2 | Φ0.4~Φ1.6 | Φ0.4~Φ1.2 | Φ0.4~Φ1.8 |
| Diametro dell'entrata | Φ3.0~Φ2.6 | Φ3.5~Φ2.6 | Φ3.2~Φ2.6 | Φ3.5~Φ2.6 |
| Linea velocità massima | 1200 | 2000 | 1500 | 1800 |
| Dadi NO. | 17 | 17 | 17 | 17 |
| Rapporto di slittamento di m/c | 18%+12.5% | 20%+15% | 15%+10% | 19.5%+10% |
| Pagina | Colata del ferro | Saldato da rubi il piatto | ||
| Cabestano | Tungsteno | |||
| Diametro massimo del cabestano | Φ260 | Φ250 | Φ254 | Φ280 |
| Diametro del cabestano di velocità della correzione | Φ260 | Φ250 | Φ252 | Φ280 |
| Dimensione della bobina dello Spooler | Φ400~Φ630 | |||
| Tipo loading&unloading della bobina | Doppio ditale dell'estremità | |||
| Capacità di carico massima | 500KG/MAX | |||
| Tipo di trasmissione | Dalla catena | Dagli ingranaggi di messa a terra di precisione | ||
| Attraversamento dell'unità | Tipo del motore di velocità-giù della cinghia 90KW | |||
| Rottura | Freno magnetico/freno a disco | |||
| Sistema della revisione | Spooler di controllo sincrono di PID | |||
| Rilevazione del dispositivo | Equilibrio del peso dal braccio dell'oscillazione | |||
| Controllo di tensione | La pressione d'aria regola | |||
| Motore principale | 37KW | 55KW | 37KW | 45KW |
| Motore dello Spooler | 11KW | 11KW | 11KW | 11KW |
| Metodo di Annealer | ricottura della Tre-sezione | |||
| Massimo tempri la corrente | DC1200A | DC2000A | DC1500A | DC2000A |
| Massimo tempri la tensione | DC50V | DC50V | DC50V | DC50V |
| Potere di tempera del motore | 60KVA | 100KVA | 75KVA | 100KVA |
| Quantità del vapore | 12kg/h | 12kg/h | 12kg/h | 18kg/h |
| Capacità dell'acqua di raffreddamento | 300L/min | 400L/min | 300L/min | 500L/min |
| Capacità di aria compressa | 0.4~0.6mpa, 30L/min | 0.4~0.6Mpa, 50L/min | 0.4~0.6mpa, 30L/min | 0.4~0.6Mpa, 50L/min |
| Alimentazione | 380V 50/60HZ | |||
| Dimensione della macchina | 13300*3500*3400 | |||
| Peso della macchina | 6500KG | 7500KG | 6500KG | 6500KG |
3. Componente per la macchina di rame intermedia di trafilatura con annealer
| Nome | Quantità |
| 1. Profitto (fermata automatica di groviglio del cavo) | 1 insieme |
| 2. Macchina di disegno principale di HXE-17DS | 1 insieme |

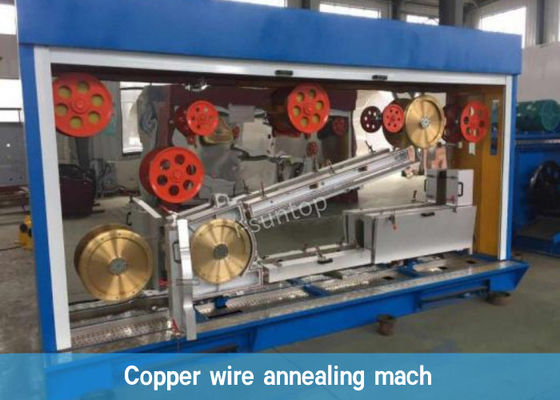

| 3. Macchina di ricottura HXE-TH250 | 1 insieme |
| 4. Regolatore di tensione HXE-180 | 1 insieme |

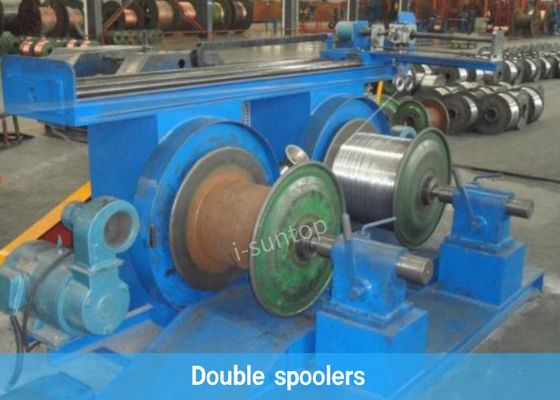

| 5. Spoolers del doppio HXE-SX630 | 1 insieme |
| 6. Gabinetto elettrico | insieme 2 |
| 7. Pannello di operazione | 1 insieme |
| 8. Generatore di vapore | 1 insieme |
| 9. Sistema della lubrificazione a olio dell'ingranaggio | 1 insieme |
| 10. Pezzi di ricambio | 1 insieme |
4. Caratteristiche per la macchina di rame intermedia di trafilatura con annealer
-
Schermo di contatto dello SpA di Siemens e di Siemens, con i bottoni come appoggio
-
I pezzi di ricambio per un anno saranno forniti con la macchina.
-
Struttura
1-1.Frame è colata del ferro e tempra per eliminare lo sforzo interno.
1-2.Further ha elaborato dalla fresatrice di esattezza.
-
Facile nell'installazione e nella manutenzione.
-
Adozione delle componenti di fama mondiale avanzate di marca in parti pneumatiche, in parti elettriche e nelle parti operazione.
-
Correndo in un'automatizzazione e in un intellectualization alti, nessun inquinamento
-
Come l'uso della tecnologia di frequenza, dei cambiamenti nel più grande contesto delle parti del rapporto di compressione andare incontro alla vasta gamma del disegno di alta velocità e di tecnologia.
-
Il buon sistema di raffreddamento, qualità finale del cavo è molto buono.
