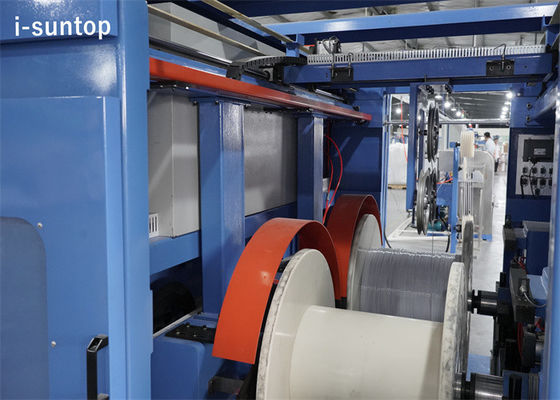

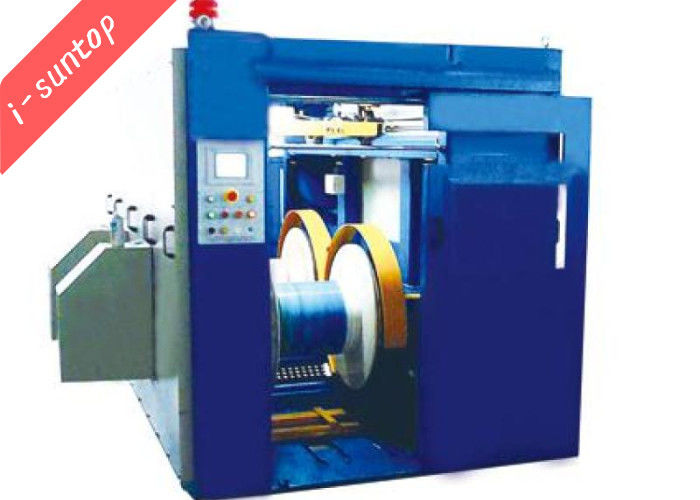

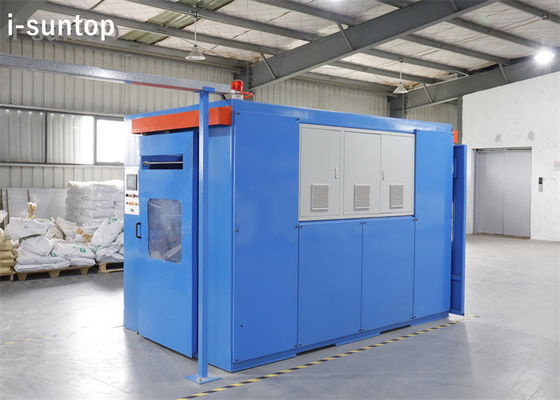

Macchina del cavo a fibre ottiche della macchina del motore a corrente alternata 800m/Min Auto Wire Take Up

Macchina del cavo a fibre ottiche della macchina del motore a corrente alternata 800m/Min Auto Wire Take Up

Dettagli:

Luogo di origine: La Cina
Marca: I-suntop
Certificazione: SGS
Numero di modello: 630-800

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1set
Prezzo: By negotiation
Imballaggi particolari: Scatola di plastica di film+wooden
Tempi di consegna: Giorni di Min.50working
Termini di pagamento: L/C, T/T
Capacità di alimentazione: Fino a macchina differente
Miglior prezzo Contatto

Informazioni dettagliate

Applicazione: Per il taglio sciolto del tubo Prenda il motore: motore a corrente alternata 4kw
Servizio: garanzia 12month Tensione: 5wire trifase 380V 50HZ
Motore trasversale: servomotore di CA di 0.75kw panasonic Velocità della struttura: 800m/min
Evidenziare:

Il cavo del motore a corrente alternata prendere la macchina

,

il cavo 800m/min prende la macchina

,

macchina del cavo a fibre ottiche del motore a corrente alternata

Descrizione di prodotto

Taglio della metropolitana sciolta della fibra e cambiamento automatici Bobbin Take Up Traverse Machine

macchina 20220228.pdf del cavo a fibre ottiche del i-suntop

1. Struttura per il taglio della metropolitana sciolta della fibra ed il cambiamento automatici Bobbin Take Up Traverse Machine:

  • La linea unità è composta di motore universale dell'invertitore di CA di 3kw dongguan, di cinghia sincrona, di ruota sincrona della cinghia e di freno. Il motore è guidato dalla cinghia sincrona, che conduce alla rotazione di grande ruota relativa all'asse di avvolgimento, che determinerà il cerchio d'avvolgimento per completare per prendere il processo.
  • Il dispositivo di sollevamento della bobina è composto di scaffale di sollevamento e cima di pressione. La spinta della bobina nel sollevamento della struttura, poi bottone artificiale di controllo della bobina di inizio, dopo il cilindro che sale ad un cilindro automatico specificato di arresto di altezza, quindi al cilindro di pressione guida il vice inaugura automaticamente, l'asse ed avvolgere molto attentamente insieme.
  • La parte trasversale consiste del servomotore di CA di 750w Panasonic, un insieme della ruota sincrona della cinghia, la barretta della vite, ferrovia di guida lineare e sistema di inversione. Guidato dal motore attraverso un insieme di rotazione sincrona della vite della palla della ruota della cinghia. Regolando la velocità del motore, può soddisfare le esigenze del requisito differente del passo. Il sistema d'inversione adotta il modo regolabile, che può essere regolato secondo la larghezza della bobina. Può anche essere regolatoe per assicurarsi che la traversata sia cambiata ad una posizione ragionevole.
  • Il meccanismo di moto trasversale è installato sul fascio sopra prende la bobina e consiste del motore asincrono trifase 370w, del riduttore, della ruota sincrona della cinghia, della cinghia sincrona e dell'automobile mobile. L'automobile mobile dal motore attraverso un riduttore dell'ingranaggio nella rotazione sincrona della puleggia dell'unità disco, tramite sincrono trasmissione a cinghia l'automobile sul movimento del fascio, alla posizione richiesta si ferma automaticamente, struttura semplice, l'operazione affidabile.

2. Specificazione per il taglio della metropolitana sciolta della fibra ed il cambiamento automatici Bobbin Take Up Traverse Machine:

Il sistema di controllo elettronico adotta il controllo logico dello SpA e l'operazione del touch screen. Il controllo elettrico separato cabinet.PLC adotta i prodotti di serie di Siemens S7-300; L'invertitore di CA adotta i prodotti di DANFOSS; Prodotti universali del motore di dongguan di USO del motore di conversione di frequenza di CA; I prodotti di Panasonic di USO del sistema di servo di CA; Il commutatore dell'aria, il contattore ed altri apparecchi elettrici a bassa pressione adottano i prodotti di Siemens; I relè intermedi adottano i prodotti di Schneider. Alimentazione elettrica secondo la linea a cinque vie trifase di distribuzione; Tutti i copertura e gabinetti di controllo dell'attrezzatura hanno messa a terra affidabile. La tensione che bassa gli apparecchi elettrici adottano, installazione elettrica rispetta la norma internazionale di IEC.

3. Paramters principali per il taglio della metropolitana sciolta della fibra ed il cambiamento automatici Bobbin Take Up Traverse Machine:

Dimensione della bobina

PN630mm, PN800mm

Velocità della struttura

800m/min

Dimensione del foro dell'asse

φ56mmand φ80mm

Prenda il motore

motore a corrente alternata 4kw

Motore trasversale

servomotore di CA di 0.75kw panasonic

Dimensione della macchina

3000mm×1800mm×2000mm (L×W×H)

Macchina del cavo a fibre ottiche della macchina del motore a corrente alternata 800m/Min Auto Wire Take Up 0
