Linea di estrusione per la produzione di cavi micro ottici Uni - Tube Air - Blown
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | I-suntop |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1set |
|---|---|
| Prezzo: | By negotiation |
| Imballaggi particolari: | Scatola di plastica di film+wooden |
| Tempi di consegna: | Giorni di Min.50working |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | Fino a macchina differente |
|
Informazioni dettagliate |
|||
| materiale sciolto del tubo: | PBT/PP | Max.cores: | 288 |
|---|---|---|---|
| Applicazione: | produzione di Uni-Tube Air-Blown | Servizio: | un anno di garanzia, manutenzione a lungo termine |
| Tensione di potere: | 80KW 380V 50HZ AC 3 fasi | ||
| Evidenziare: | Micro linea di estrusione di cavi ottici,linea di estrusione di cavi ottici soffiati ad aria |
||
Descrizione di prodotto
Linea di estrusione di produzione di cavi micro ottici a soffiaggio ad aria Uni-Tube
macchina per cavi in fibra ottica i-suntop 20220228.pdf

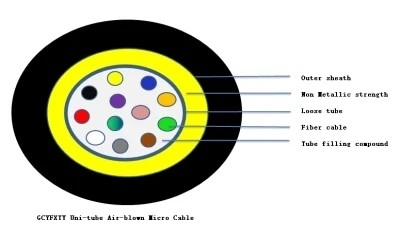

1.Descrizione perCavo micro ottico uni-tube soffiato ad aria:
Le fibre ottiche sono alloggiate in un tubo sciolto realizzato in plastica ad alto modulo e riempito con un composto di riempimento del tubo.I fili aramidici vengono posti all'esterno del tubo sciolto come elemento di rinforzo, quindi viene estrusa una guaina con scanalature.Questo tipo di cavo è particolarmente applicabile alle costruzioni di soffiaggio nelle reti di accesso.
2. Quale macchina di processo perCavo ottico GYFY 12 core ASU-Unitube:
- Macchina per la colorazione e ribobinatura delle fibre
- Linea di produzione di tubi sciolti
- Cordatrice SZ
- Linea di guaina per cavi
3.Specifica della macchina per la colorazione e il riavvolgimento della fibra
| Sistema di controllo | Interfaccia Uomo-Macchina + Controllo PLC |
| Potenza della lampada | Adotta il potere della luce del marchio taiwan |
| Lampada | Può scegliere Import UV-A, garantire la quantità di polimerizzazione |
| Dispositivo trasversale | Dispositivi automatici di avvolgimento e traslazione |
| velocità della struttura | Massimo 1800 |
| velocità di colorazione | Massimo 1500 |
| spessore dello strato colorante | 3~5μm |
| pagare la tensione | 0,4 N ~ 1,2 N ± 0,05 N |
| passo trasversale | 0,1~1,5 mm |
| perdita eccessiva dopo la colorazione | ≤0,02dB/Km |
| MASSIMO.Dimensioni bobina fibra ottica | Φ236 *Φ160*108*Φ25.4mm (bobina da 25KM) |
| potenza | 380V±10% 50Hz |
| Capacità colorante | circa 90 KM/h. |
| peso della macchina | 850 kg |

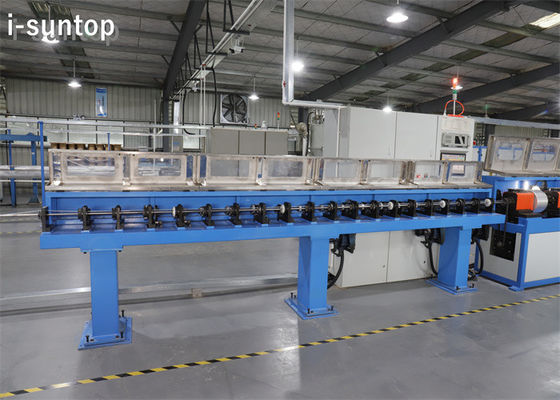

3.Specifica della linea di produzione di tubi sciolti:
| Tipo di estrusore | Estrusore 50×25 |
| materiale di estrusione | PBT |
| velocità della struttura | Max.800 m/min |
| velocità di produzione | (tubo sciolto PBT da 1,8 mm) |
| N. avvolgitori in fibra ottica | 12 |
| Specifica delle bobine pay-off in fibra ottica | Bobine in fibra ottica standard da 25 km e 50 km |
| Tensione di pay-off della fibra ottica | 0,4 N-1,5 N |
| Specifiche dei rulli avvolgitori | Bobina PN630 e bobina PN800 |
| perdita in eccesso dopo l'estrusione | ≤ 0,02db/km (fibra sm@ 1310nm, 1550nm) |
| Altezza centrale della macchina | 1000 mm dallo sfondo |
4.Specifica della cordatrice SZ:
| velocità della struttura | Max.100 m/min |
| No di bobine di vincita a tubo sciolto | 12 |
| Specifica delle bobine di vincita a tubo sciolto | PN630-800mm |
| SZ passo di torsione | 50mm-800mm |
| SZ angolo inverso | massimo: 1800 giri/min |
| La velocità massima delle testine di goffratura | massimo: 4000 giri/min |
| Passo di goffratura | 20mm-500mm |
| Perdita aggiuntiva | ≤ 0,02db/km (fibra sm) |
| Requisiti di alimentazione | 68KVA, AC380V ±10% 50HZ trifase a cinque fili |
| Consumo di energia | circa 40 KW/h |
| Capacità | 4~6 km/h |
5.Specifica della linea di rivestimento del cavo:
Diametro dell'anima del cavo | 5-25 mm |
Diametro del tubo sciolto | 1,5-3 mm |
Diametro del cavo | 5-35 mm |
Spessore della parete del cavo | 1,0-3,0 mm |
Velocità della struttura della linea | 100 m/min |
Velocità di produzione della linea | 80 m/min (diametro cavo: 10 mm) |
Attenuazione aggiuntiva | 0,02dB/km (1310 e 1550) |
Uscita estrusore | Massimo 280 kg/ora |
