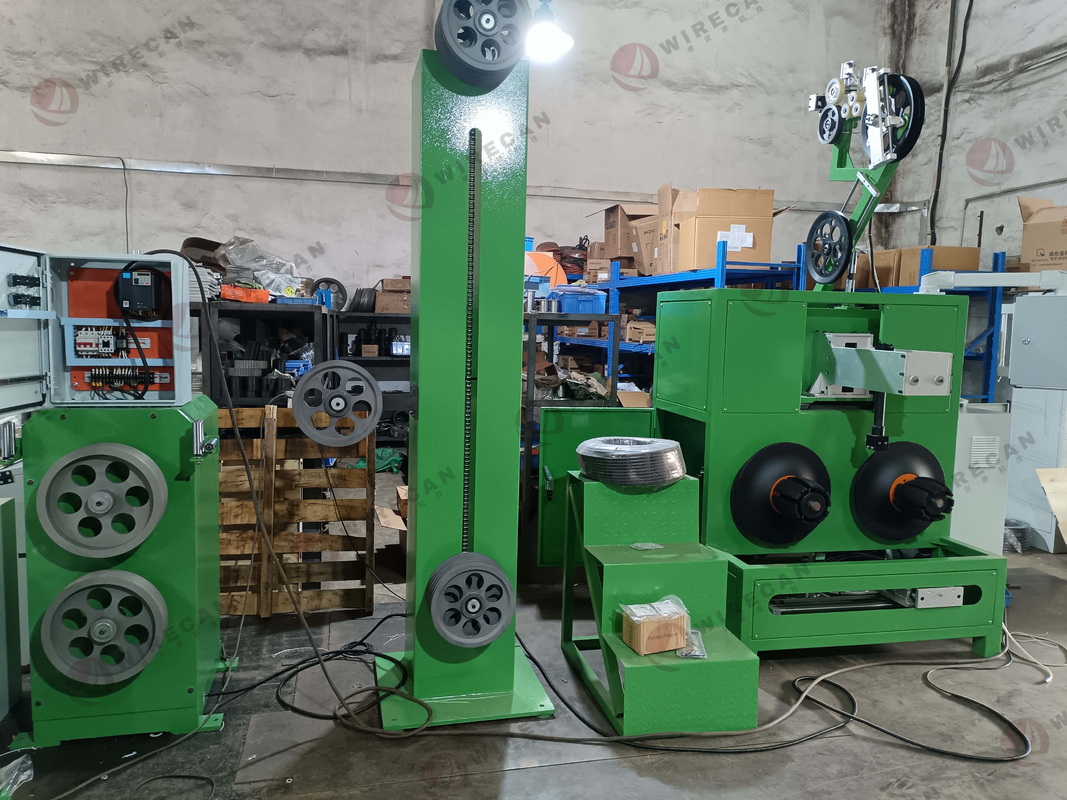

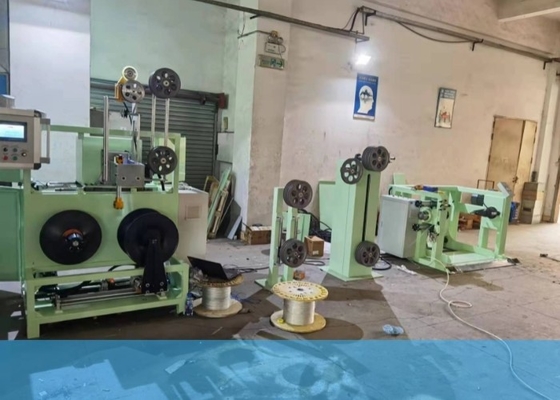

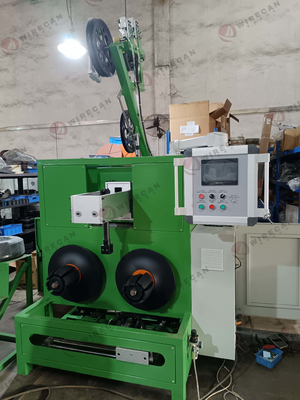

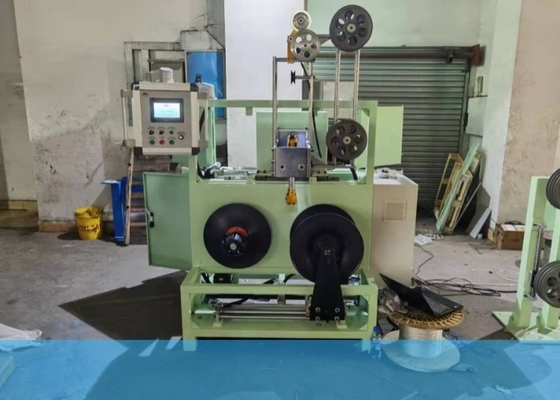

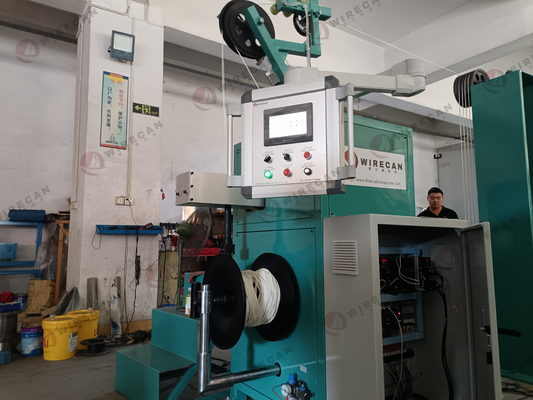

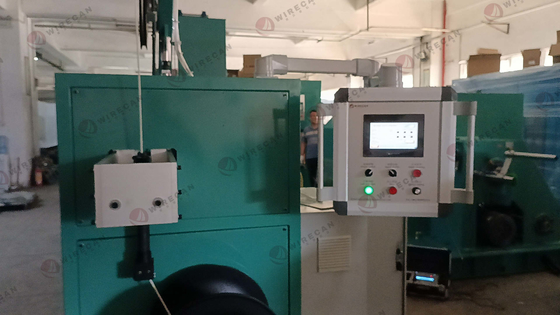

Macchina di avvolgimento del cavo di rete Efficiente bobina a 8 con anelli anti-avvolgimento
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Wirecan |
| Certificazione: | ISO9001 |
| Numero di modello: | WRK-800/1000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | By negotiation |
| Imballaggi particolari: | Pellicola di plastica + scatola di legno |
| Tempi di consegna: | Giorni di Min.30working |
| Termini di pagamento: | L/C,T/T |
| Capacità di alimentazione: | Fino a macchina diversa |
|
Informazioni dettagliate |
|||
| Utilizzatori: | per l'avvolgimento e il rivolgimento di fili | Garanzia: | 12 mesi, sussidio di lunga durata |
|---|---|---|---|
| Guidato: | 1.5kw,380V AC, trifase, 50Hz, | Pagare bobbin: | 800-1000mm |
| Larghezza di avvolgimento: | 50mm-300mm | Dimensioni della macchina: | L: 3500 mm, W: 1500 mm, H: 1800 mm |
| Fornitore di energia: | 220V/380V, 50Hz/60Hz | Consumo di energia: | 3.5KW |
| Velocità di avvolgimento: | 30 opzioni di velocità (può essere impostata) | Velocità d'avvolgimento: | Fino a 100 bobine al minuto |
| Modello: | CPM-100 | La velocità di rotolamento: | 780 RPM Max |
| Dimensioni dell'imballaggio: | L: 100 mm-300 mm, W: 50 mm-200 mm, H: 20 mm-100 mm | Peso della macchina: | circa 800kg |
| Diametro di avvolgimento: | 50mm-200mm | Velocità di imballaggio: | 60-80 pezzi/min |
| Potenza: | 80W | ||
Descrizione di prodotto
La lunghezza di bobina del cavo di rete è normalmente di 1000 piedi ((305m), attualmente utilizzano principalmente la casella senza filo libero di torsione.

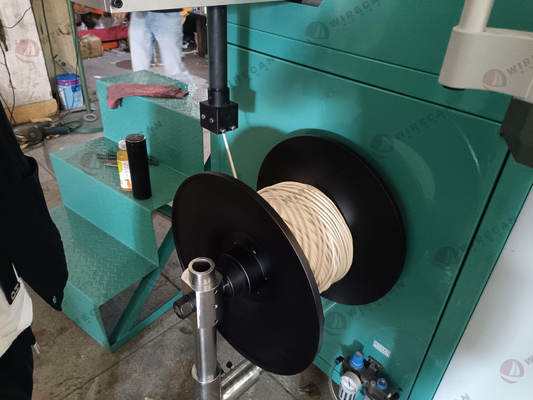

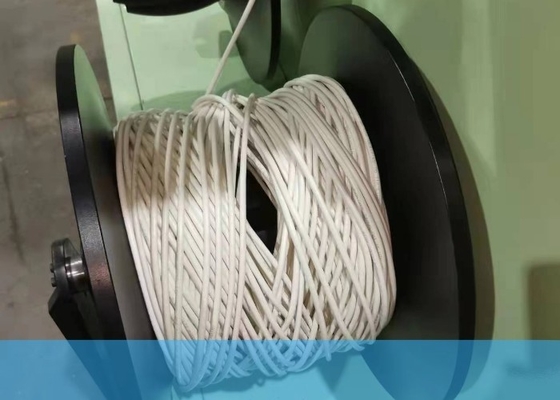

Questa apparecchiatura è progettata per avvolgere i cavi di rete in una bobina a 8 con anelli anti avvolgimento.
Crea un foro al centro della bobina per facilitare l'estrazione del filo durante il confezionamento.

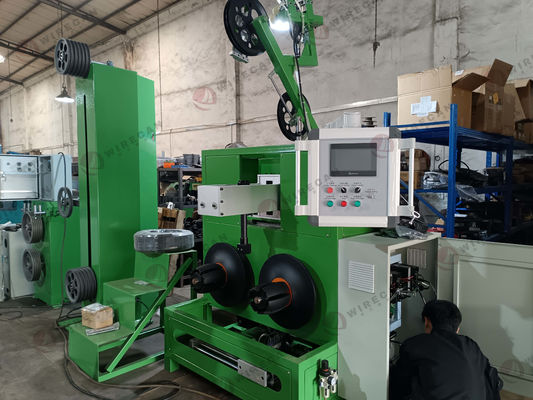

La macchina di avvolgimento del cavo di rete è un dispositivo specializzato progettato per avvolgere in modo efficiente i cavi di rete, i cavi coassiali e i cavi degli altoparlanti.La sua funzione principale è quella di trasformare i cavi in una forma distintiva "8", facilitando la gestione e l'imballaggio.
Una delle caratteristiche particolari di questa macchina è la sua capacità di produrre bobine uniformi e strettamente avvolte, garantendo uno stoccaggio ordinato e organizzato dei cavi.Questo è ottenuto attraverso l'incorporazione di anelli anti-rivolto, che impediscono l'intricciamento durante il processo di avvolgimento, con conseguente funzionamento agevole e senza problemi.
L'apparecchiatura è dotata di un sistema di ripartizione del filo senza scatole e senza torsione, che consente l'alimentazione senza soluzione di continuità dei cavi durante il processo di avvolgimento.Questo sistema aiuta a mantenere l'integrità dei cavi e riduce al minimo il rischio di danni o deformazioni.
Un aspetto notevole di questa macchina è la sua versatilità, in quanto può ospitare cavi di vari tipi e dimensioni.il dispositivo può avvolgerle in modo efficiente nella forma desiderata con precisione e consistenza.
Inoltre, la macchina crea un foro al centro di ciascuna bobina, che ha un duplice scopo: in primo luogo, facilita l'estrazione del filo dalla bobina durante il processo di imballaggio,semplificazione dell'assemblaggio dei prodotti a cavoIn secondo luogo, consente un rilascio efficiente dell'aria, evitando che l'aria intrappolata influisca sulla qualità dell'imballaggio.
| Caratteristica | Descrizione |
|---|---|
| Tipo di apparecchiatura | Macchina di avvolgimento di cavi di rete |
| Metodo di avvolgimento | Formazione a 8 bobine con anelli anti-avvolgimento |
| Applicazione | Adatti per la bobinazione di cavi di rete, cavi coassiali e cavi per altoparlanti |
| Lunghezza di avvolgimento | Tipicamente 1000 piedi (305 metri) |
| Pagamento tramite filiera | Pagamento del filo senza scatola senza torsione |
| Forma della bobina | Forma speciale "8" per una formazione efficiente della bobina |
| Estrazione del filo | Crea un buco nel centro della bobina per una facile estrazione del filo durante l'imballaggio |
| Anelli antiroto | Previene l'intreccio e garantisce un processo di avvolgimento liscio |
| Compatibilità delle confezioni | Progettato per facilitare il posizionamento di cavi avvolti in scatole di imballaggio |
| Versatilità | Può gestire diversi tipi di cavi, garantendo flessibilità nel processo di produzione |
1.Applicazione di8 Figura Macchina di avvolgimento di cavi LAN con doppia testa
Questa apparecchiatura è applicabile per l'avvolgimento del cavo LAN nella figura 8. Ogni bobina è lunga 305m, e confezionata in scatola.Il foro vuoto nella bobina può essere regolabile su PLC.
2. Specifica per8 Figura Macchina di avvolgimento di cavi LAN con doppia testa
|
Nome del prodotto
|
Figura 8 Lan Cable Winding Machine
|
|
Tipo
|
Macchine per avvolgere cavi Lan
|
|
Diametro del filo applicabile
|
1.8~8 mm
|
|
Diametro interno della bobina
|
200 mm
|
|
Diametro esterno della bobina
|
Massimo 500 mm
|
|
Altezza della bobina
|
160~230 mm
|
|
Lunghezza del filo per bobina
|
100-305 m
|
|
Velocità di rotazione
|
Max 250 giri/min
|
|
Peso
|
1600 kg
|
|
Misurazione (L*W*H)
|
8*2,2*2 m
|
|
Raccomandazione dei lavoratori
|
1 lavoratore
|
3. Componente perMacchina di avvolgimento di cavi LAN a 8 figure con doppia testa :
| Articolo | Tutti i componenti nome e specifiche | quantità |

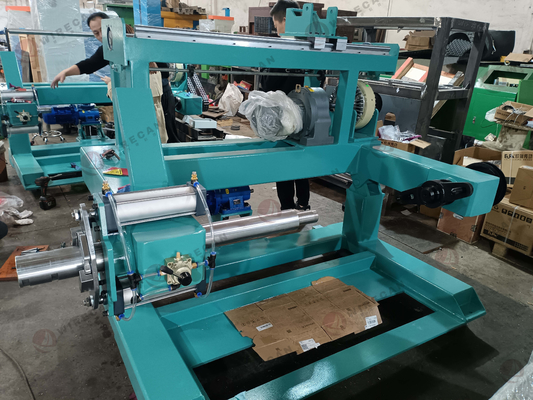

| 1 | 800 mm-1250 mm di supporto a pagamento attivo (può essere progettato in base alla richiesta del cliente) | 1 set |

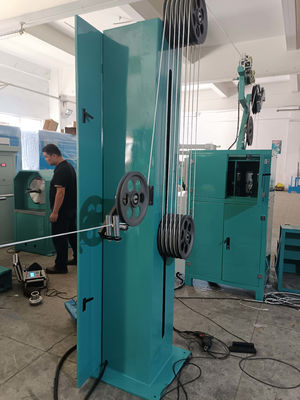

| 3 | Supporto di tensione | 1 set |
| 4 | Macchine per la bobinazione a doppio albero | 1 set |
