linea di produzione di 190m/Min Duplex Fiber Optic Cable per il cavo flessibile di FTTH
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | I-suntop |
| Certificazione: | SGS |
| Numero di modello: | I-50 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1set |
|---|---|
| Prezzo: | By negotiation |
| Imballaggi particolari: | Scatola di plastica di film+wooden |
| Tempi di consegna: | Giorni di Min.30working |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | Fino a macchina differente |
|
Informazioni dettagliate |
|||
| Uso: | fabbricazione del cavo del cavo flessibile +Simplex/duplex di FTTH | Velocità di progettazione: | Max.190m/min |
|---|---|---|---|
| No delle bobine di fibra ottica di profitto: | 4/6/12 | perdita in eccesso dopo l'estrusione: | 1550nm<=0.2dB/km (singola fibra ottica della muffa) |
| Garanzia: | 18month | Tensione: | 5wire trifase 380V 50HZ |
| Servomotore: | Danfoss | SpA: | Siemens |
| Evidenziare: | linea di produzione duplex del cavo a fibre ottiche,linea di produzione del cavo a fibre ottiche 190m/min,macchina duplex della fabbricazione di cavi |
||
Descrizione di prodotto
Linea di produzione del cavo a fibre ottiche del cavo flessibile +Simplex/duplex di FTTH
macchina 20220228.pdf del cavo a fibre ottiche del i-suntop
1. Descrizione per la linea di produzione del cavo a fibre ottiche del cavo flessibile +Simplex/duplex di FTTH:
Questa linea di produzione del cavo a fibre ottiche fa il cavo a fibre ottiche del cavo flessibile +Simplex/duplex di FTTH, massimo esterno del diametro 5.0mm.
Strutture del cavo:
Diametro esterno del cavo duplex di patchcord di A. Simplex: 1.2/1.6/2.0/3.0mm, fibre dell'amplificatore di 0.6/0.9mm + il Kevlar/filato del aramid rinforzare i membri + la guaina di LSZH/PVC.
Massimo esterno del diametro 5.0mm del cavo di distribuzione del centro di B. Multi, filato delle fibre +Kevlar/aramid dell'amplificatore di 6core 0.9mm rinforzare i membri + la guaina di LSZH/PVC.
Il micro massimo esterno dell'interno del diametro 3.8mm del cavo ottico della fibra di C. Mini fino a 24core ha colorato il filato nudo delle fibre +Kevlar/aramid per rinforzare i membri + la guaina di LSZH/PVC.
Cavo flessibile del D. FTTH: fibre nude + wires/FRP d'acciaio rinforzare i membri + la guaina di LSZH/PVC/PE,
2. Parametri tecnici della linea di produzione del cavo a fibre ottiche del cavo flessibile +Simplex/duplex di FTTH:
| Tipo dell'espulsore | espulsore di 50×25 /65 ×25 |
| materiale dell'estrusione | LSZH, PVC, PE |
| velocità della struttura | Max.190m/min |
|
velocità di produzione |
Max.120m/min (LSZH); 100m/min (PVC) per 2.0*5.0mm FTTH |
| No delle bobine di fibra ottica di profitto | 2 o 4 bobine |
| Specificazione delle bobine di fibra ottica di profitto | bobine di fibra ottica standard di 50km e di 25km |
| Tensione di profitto di fibra ottica | 0.4N-1.5N |
| Teste no dello scaffale di profitto di rinforzo | 2 teste |
| Specificazione delle bobine di profitto di rinforzo | Bobine PN400 e bobine ø254×ø116×ø180×ø32 |
| specificazione di rinforzo | ø0.4-ø1.0 |
| Tensione di profitto del rinforzo | 5N-20N |
| Tensione della presa | 5-15N |
| La presa annaspa la specificazione | Bobina PN400 e PN630 bobina (ø centrale 56 del diametro del foro dell'asse) |
| perdita in eccesso dopo l'estrusione | 1550nm<> |
| Altezza concentrare della macchina | 1000mm da fondo |
3. Linea configurazione per la linea di produzione del cavo a fibre ottiche del cavo flessibile +Simplex/duplex di FTTH:
| Oggetti | Qty. |
| Profitto del filo di acciaio del membro di Φ800 Stengthen più grande | 1set |

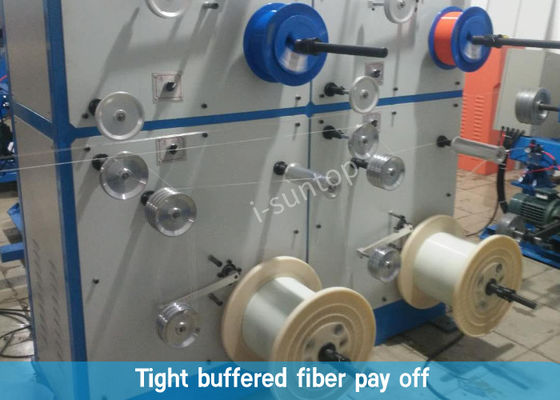

| 4 risultato scarso del filo di acciaio della fibra +2head FRP/delle teste | 1set |

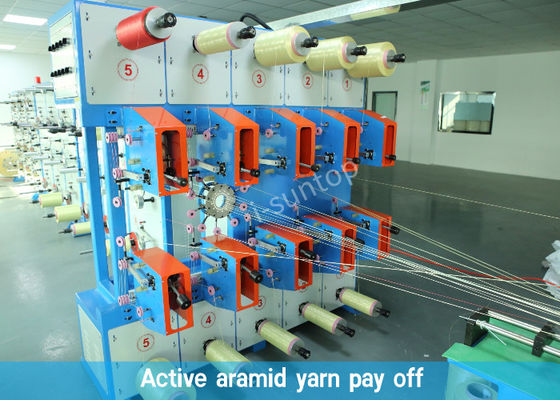

| Il filato passivo del aramid di /active ripaga | |
| Appoggio mobile della muffa | 1set |

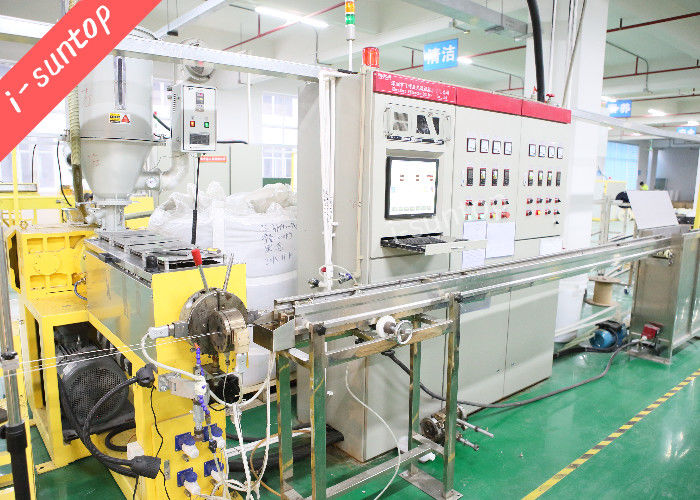

| espulsore 50 con due la traversa, uno per il cavo flessibile di FTTH, uno per cavo semplice/duplex | 1set |
| 50kg essiccatore +hopper | 1set |
| Sistema di controllo di programma di IPC+PLC | 1set |
| depressione muoventesi dell'acqua di 2.5m e serbatoio di acqua caldo | 1set |
| tipo fisso depressione di 8m dell'acqua di raffreddamento ed acqua di raffreddamento tank+chiller | 1set |
| calibro del diametro del laser | 1set |

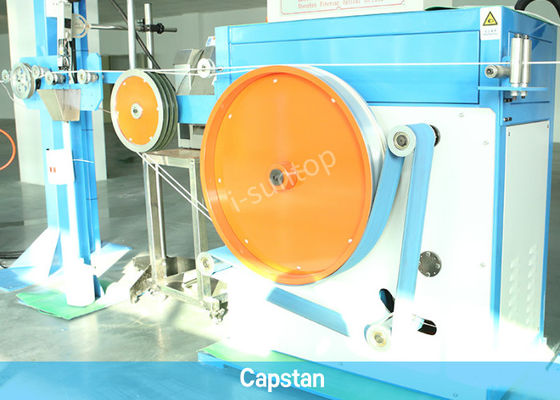

| cabestano della doppio-ruota | 1set |
| accumulatore del cavo | 1set |
|
presa dell'doppio-asse di 400-630mm |
1set |
