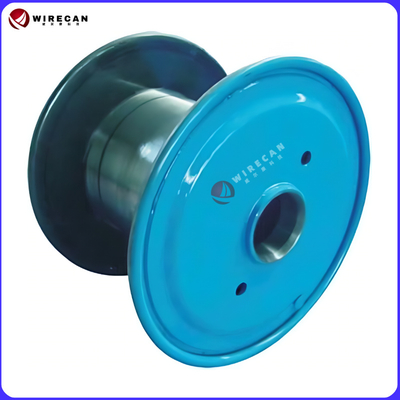

Bobina in acciaio ondulato per avvolgimento cavi e fili, tamburo per cavi per impieghi gravosi/bobine in acciaio/cavi in fibra ottica

Le bobine in acciaio ondulato sono importanti in molte applicazioni industriali, in particolare nell'industria del filo e dei cavi.Queste bobine sono in genere realizzate in acciaio di alta qualità e sono progettate per fornire una superficie robusta e resistente per il filo e il cavo da avvolgere.

Uno dei principali vantaggi delle bobine in acciaio ondulato è la loro capacità di proteggere i fili e i cavi dai danni.queste bobine possono aiutare a prevenire che il filo e il cavo vengano schiacciatiQuesto può contribuire a garantire che il filo e il cavo rimangano in buone condizioni e funzionino correttamente nel tempo.

Un altro vantaggio delle bobine in acciaio ondulato è la loro versatilità.dal supporto dei cavi elettrici negli edifici al trasporto dei cavi in fibra ottica nelle reti di telecomunicazionePossono anche essere personalizzati per soddisfare requisiti specifici, come dimensioni, forma e capacità di carico.

Descrizione del prodotto:

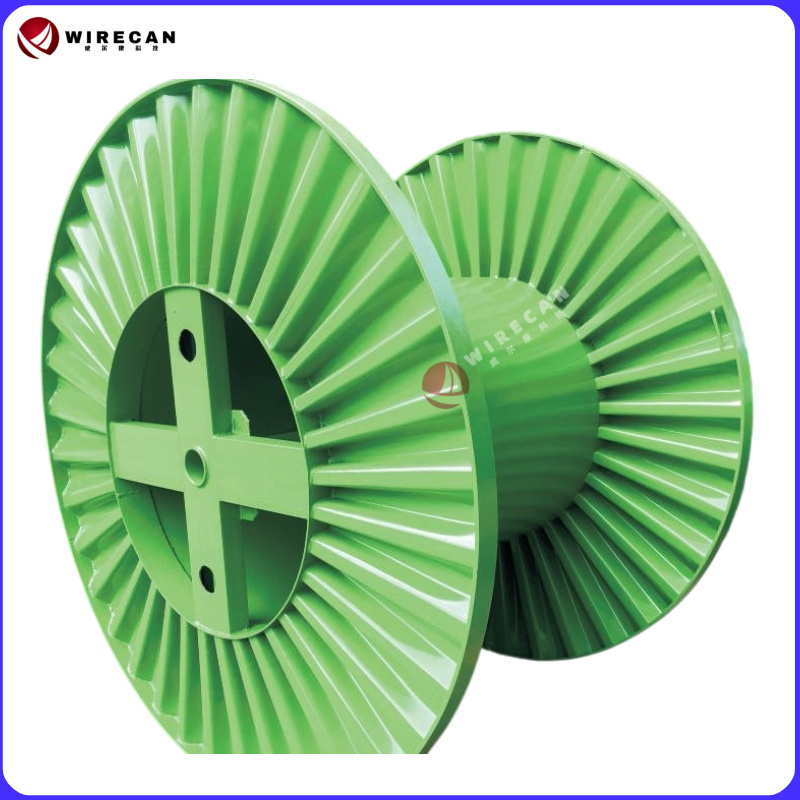

Il prodotto è fabbricato in conformità agli standard GB4004-83, JB/T7600.3-94 e DlN46395.Il suo comune acciaio al carbonio Q235 (A3) piastra sottile di acciaio perforata in tipo ondulato funge da piastra laterale, e il suo mandrello e il corpo principale sono sostenuti da barre di acciaio rinforzante a quattro scanalature.Il prodotto ha le caratteristiche di rafforzare non solo la resistenza della bobina, ma anche di avere un peso leggero della bobina, che può essere utilizzato come macchinario di raccolta, stranding machine, extruder, cabling machine e armoring machine.

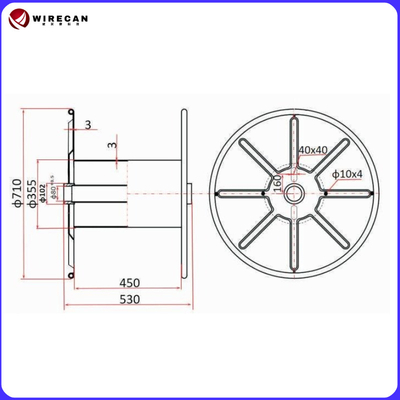

Numero di serie	Modello di specifica	Diametro della piastra laterale D1	Diametro maggiore D2	Diametro del foro dell'asse D4	Diametro del foro portante D5	Distanza centrale E tra foro dell'asse e foro portante	Larghezza esterna L1	Larghezza interna L2
1	800	800	400	80	40	160	600	500
2	1000	1000	500	80	40	160	750	630
3	1120	1120	560	80	40	160	850	710
4	1250	1250	630	80	40	160	950	800
5	1400	1400	710	80	65	300	1060	900
6	1600	1600	800	80	65	300	1180	1000
7	1800	1800	1000	100	65	300	1320	1120
8	2000	2000	1120	1235	65	300	1500	1250
9	2240	2240	1250	125	65	300	1700	1400
10	2500	2500	1500	125	65	300	1900	1600
11	2800	2800	1800	140	65	300	2120	1800
12	3150	3150	2000	160	65	500	2300	2000
13	4000	4000	2800	200	80	500	2300	2000





Immobili	Descrizione
Materiale	Acciaio ondulato
Capacità	5000 kg
Diametro del filo/cavo	Fino a 800 mm
Progettazione	Disegno ondulato per la distribuzione paritaria di fili/cavi
Scopo	Per tenere e distribuire il filo/cavo durante il processo di stranding
Forza	Alta resistenza alla trazione e durata per resistere al processo di stratificazione
Benefici	Riduce il rischio di intreccio o sovrapposizione durante il processo di imballaggio
Utilizzato in	Macchine per il rivestimento di fili
Requisiti di manutenzione	Richiede una pulizia e un controllo regolari per l'usura
